Що робити, якщо зникає сигнал RTK під лісосмугою або в низині

Якщо RTK-сигнал агронавігатора зникає під лісосмугою або в низині, є три основних підходи: підняти антену вище за перешкоду на щоглі 2-3 м, використати GNSS-репітер для ретрансляції сигналу з відкритої ділянки, або тимчасово перейти у режим Float і продовжити роботу з точністю 30-100 см замість звичних 1-3 см у режимі Fix.

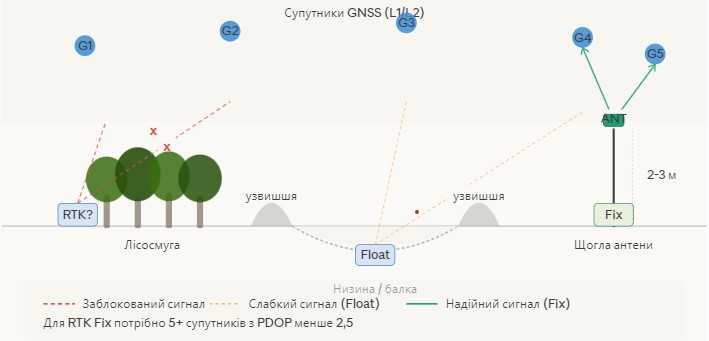

Чому RTK втрачає сигнал у цих місцях

RTK-позиціонування вимагає одночасного прийому сигналу від мінімум 5 супутників з показником PDOP нижче 2,5. Дерева лісосмуги фізично перекривають низькокутні супутники і створюють ефект multipath – сигнал відбивається від гілок і приходить до антени із затримкою, що псує обчислення. У результаті приймач або “зависає” у Float, або взагалі втрачає рішення.

У балках і низинах проблема інша: горизонт стає ближчим через схили. Кут видимості неба звужується, кількість доступних супутників падає, а геометрія їх розташування погіршується. Навіть якщо сигнал є, точність різко знижується через поганий просторовий розподіл.

Що робити: три перевірені підходи

1. Винесення антени на щоглу

Найпростіше і найефективніше рішення – підняти антену на 2-3 метри над кабіною. Щогла виводить антену вище крон дерев і над краєм балки, відновлюючи пряму видимість на супутники.

Правила монтажу:

• щогла має бути жорстко закріплена без вібрацій
• кабель антени не повинен згинатись із радіусом менше 30 мм
• вертикальне зміщення антени відносно точки відліку треба прописати в налаштуваннях приймача
• після монтажу перевірте компенсацію висоти антени у файлі конфігурації

Підйом на 2 м під лісосмугою з деревами висотою 8-10 м дає у середньому 4-6 додаткових видимих супутників і дозволяє зберегти Fix у більшості сценаріїв.

2. Використання GNSS-репітера

GNSS-репітер розміщується в зоні з відкритим небом – наприклад, на краю поля – і передає прийнятий сигнал коаксіальним кабелем або бездротовим каналом до антени в зоні тіні. Такий підхід застосовують там, де щогла не вирішує проблему: глибока балка, закрита ділянка між будівлями, ділянка в оточенні лісопосадок з трьох сторін.

Між зовнішньою і внутрішньою антенами репітера має бути достатня ізоляція – зазвичай 40+ дБ, інакше виникає само-генерація сигналу. Стандартний бюджет підсилення становить 30-40 дБ.

3. Перехід у режим Float

Якщо ні щогла, ні репітер недоступні, режим Float – це робочий варіант для завершення ділянки. Float дає точність 30-100 см, що прийнятно для оранки або культивації, але не для сівби та внесення ЗЗР.

При переході у Float:

• збільшіть перекриття смуг відповідно до зниженої точності
• не виконуйте операції, де вимагається точність краще 15 см
• після виходу на відкриту ділянку дочекайтеся відновлення Fix – зазвичай це займає 15-60 секунд

Порівняння режимів RTK

Як уникнути проблем заздалегідь

Перед початком сезону варто проїхати контури поля і зафіксувати зони зі стійкою втратою Fix. Більшість сучасних контролерів дозволяють записувати лог якості сигналу. Ці дані допоможуть вирішити, де потрібна щогла, де – репітер, а де досить перейти у Float і завершити роботу без затримок.

Також перевірте, чи є у вашого приймача вбудований IMU (інерціальний вимірювальний блок). У новіших моделях IMU дозволяє “мостувати” короткочасну втрату RTK до 5-10 секунд без помітного накопичення похибки – що особливо корисно на виїздах із лісосмуги.
